透明膨胀型阻燃涂层液ZJZY-FH060

产品简介：

      中经之源透明膨胀型阻燃涂层液（ZJZY-FH060）主要成分是含磷氮的高分子聚合物，通过特殊工艺复合制备的透明膨胀型防火涂料，能在常温条件下进行固化，遇火后可形成膨胀倍率较高的防火炭层，耐火极限时间较长，阻燃效果好，主要针对木材建筑，木材结构的构件等木制材料的防火阻燃，也可用于塑料，纸制品等材料。

产品特性：

1.性能优异：

耐燃：耐火极限时间长、膨胀倍率高，推荐涂刷厚度300μm以上；600μm左右的厚度可以耐火焰温度1200℃轰击1h，符合GB8624-2012的B1级防火判定条件，涂膜厚度仅为

300μm，用量200g/m2，每公斤涂覆5m2左右。耐水：在湿度超过90%的高湿度环境下也可以常温固化，固化后遇水不会发白，粉化或脱落，不会出现反粘，凝结水珠的情况，用于室内可以单独涂刷一层即可，室外可以表面添加一层防雨水的保护面漆保护漆膜的防火功能。

环保：涂层液不含卤，不含重金属等有害成分，VOCs含量低，水性无异味，可用于装修防火，室内建筑涂刷即干即可入住。

2.外观特点：

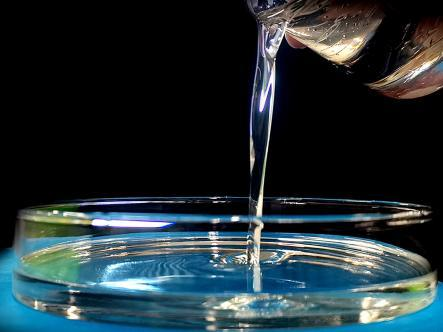

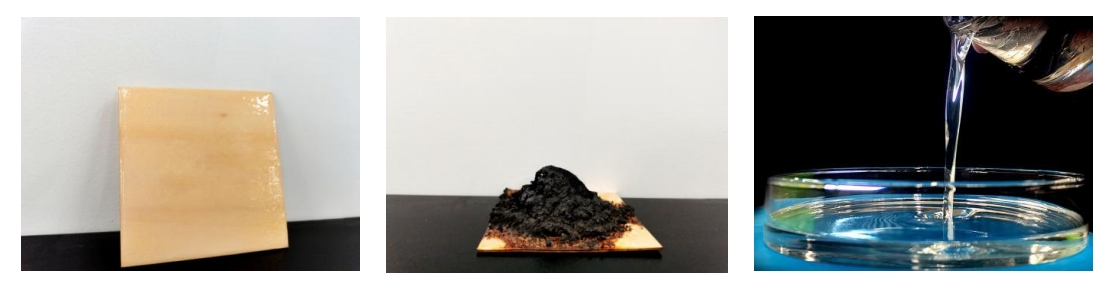

本产品原色为无色透明，涂层高透明度，基材原纹理、本色清晰可见，可以很好地保持基材的原色，表面光亮平滑，漆膜饱满度好，同时可以根据需求添加色精改变颜色。燃烧后炭层紧实有弹性，附着性好；

3.施工优点：

1、室温下可固化，表干时间≤2h；

2、与多种基材适配，在木板的附着力强，粘结强度0.8MPa左右；

3、双组分保存，粘度低、气味轻、环保易施工。

产品运用：

       材料应用范围广，主要适用于保持原色材料的木器结构与钢结构等，如木（竹）建筑、木（竹）装修建材、木制品、木质门窗、木墙板等物件的防火保护。

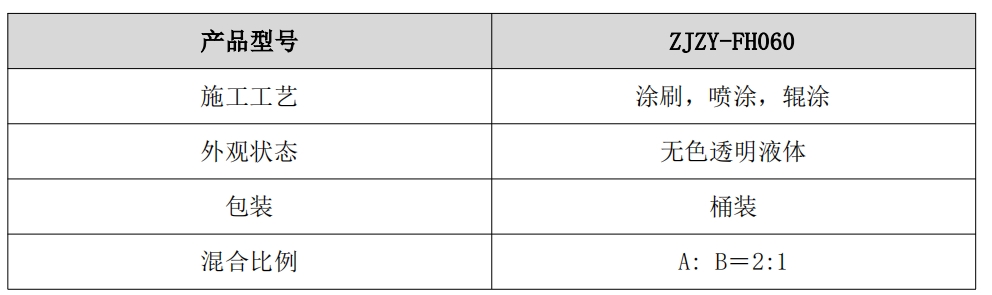

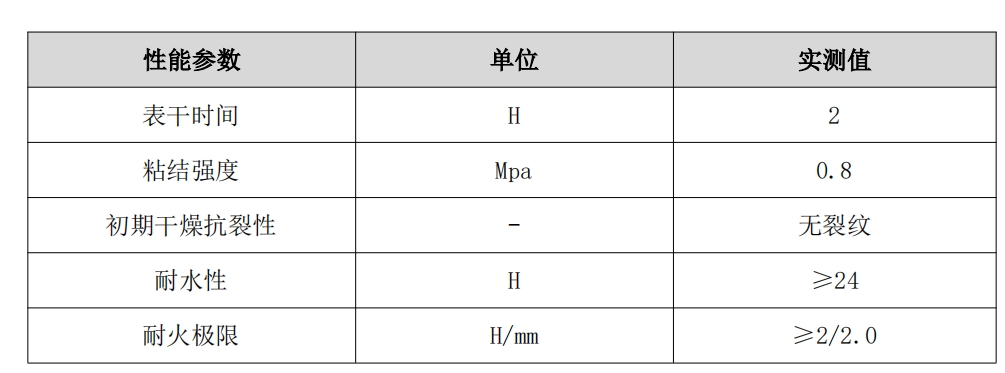

产品技术参数：

施工说明：

(1)涂覆施工时，清除被防火涂物表面的油污尘土，保持清洁；

(2)刷涂、辊涂、喷涂均可，固化后可涂刷第二道；

(3)第一道，以能遮盖住基层为宜，一般不超过0.3mm，如果材料易吸水，可以适当增加第一道厚度，总厚度可根据防火防范要求而定；

(4)使用前将涂料两组分按照比例混合均匀并搅拌；

(5)常温表层干燥需2小时左右，请给予足够的干燥时间，注意成品保护；

(6)涂料使用时请勿稀释，以免影响施工；

(7)如果需要强附着力，可以使用市售高温底漆先进行涂覆；

(8)如有需求也可以在已涂覆的材料表面涂覆其他水性柔性材料；

(9)没用完的防火涂料，请重新密封保存；

(10)在60℃条件下施工，表干时间可缩短至20min，固化时间缩短至6h左右，温度越高时间越短，最高温度不宜超过80℃。

产品防火细性能测试效果：

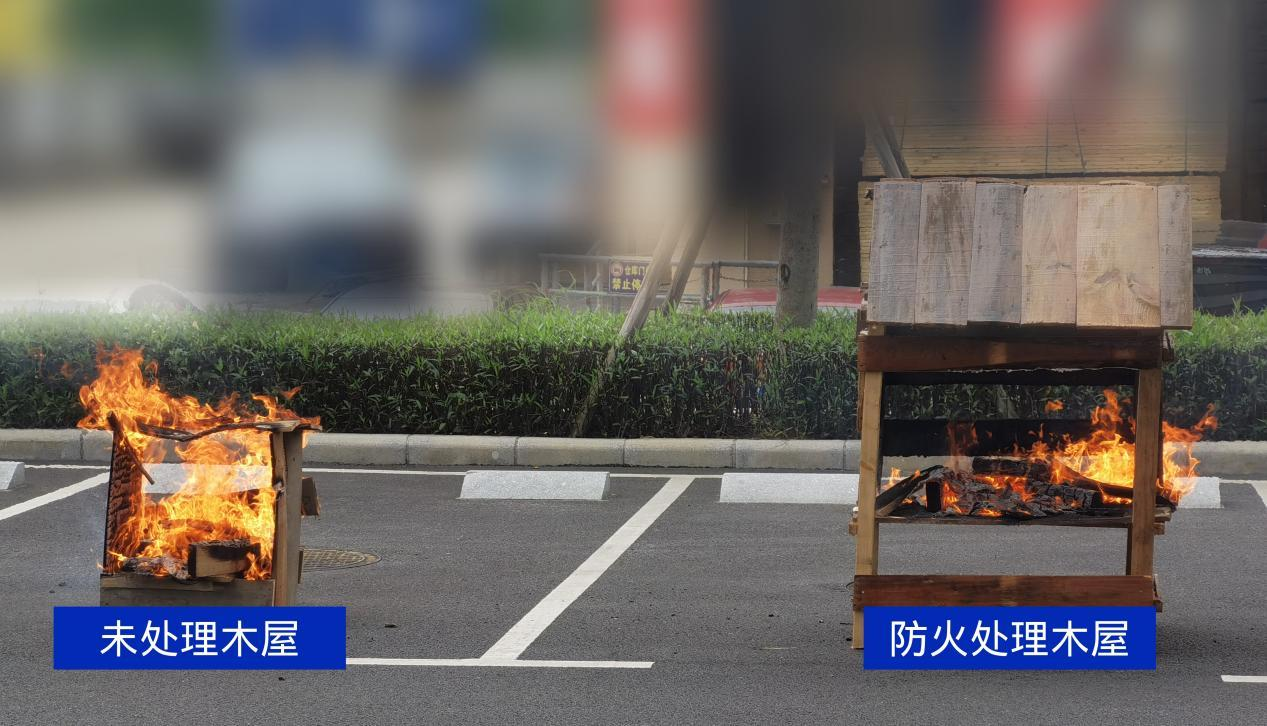

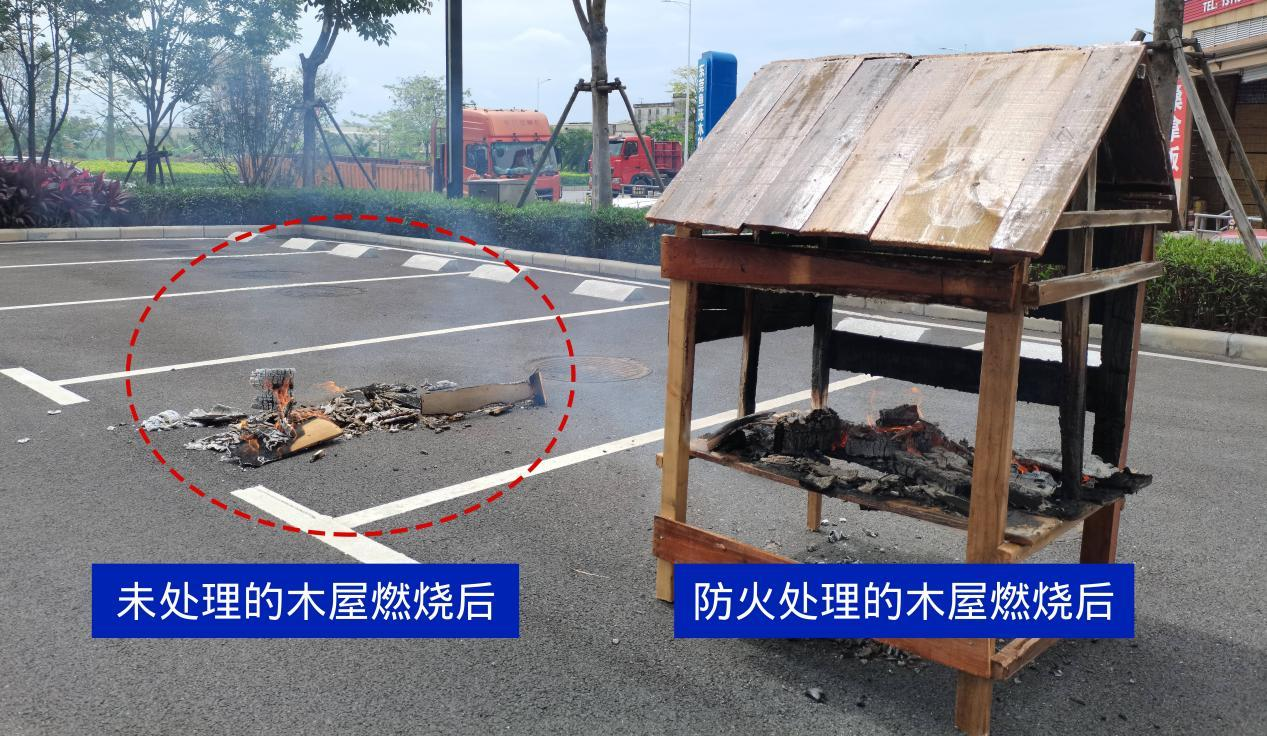

木建筑涂刷透明膨胀阻燃涂层液后保持原有基材纹理与原色，燃烧测试30分钟后，防火木屋仍能保持木屋结构不坍塌，火焰接触面膨胀形成阻燃炭层，原基材受保护，难被点燃，有效阻止火源蔓延，耐燃性能显著。

运输贮存：

产品按一般运输方式进行，在运输时应防止雨淋、曝晒、冷冻。产品贮存时应保持包装密封，并保证干燥、通风，避免阳光直接照射。储存温度为5℃-35℃，保质期6个月。

注：以上资料所述产品技术信息及相关数据为我司实验测试值，仅供参考，不作为法律的解释和保证，在使用之前请按照贵司所要求工况经过测试及确认后使用。
